氣體渦輪流量計運用和安裝注意事項

一、氣體渦輪流量計安裝注意事項
1、內部電路板和其他零件的更換及相關操作必須由專業工程師或技術人員進行。
2、打開殼蓋前須保證設備斷電至少 10min。殼蓋的打開須由專業工程師或技術人員進行。
3、防爆型的轉換器必須轉移到一個安全的區域進行維修保養、拆卸、再組裝。
4、轉換器電路板組件中包含敏感部件，可能會被靜電損壞。小心操作以免直接接觸電子部件或電路板上的電路圖案，必要時需采取相應的防靜電措施。

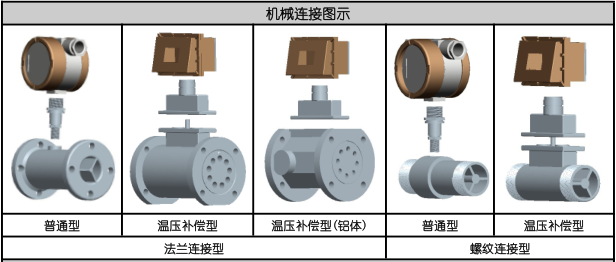

二、氣體渦輪流量計機械連接

轉換器的拆裝及調整
1、拆卸流量轉換器
（1）關閉電源。
（2）逆時針擰開流量轉換器前表蓋，按照“拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板上的信號線插頭，取下電路板。用扳手卡住連接螺紋處，擰下流量轉換器表頭。若為溫壓補償型儀表，注意一并拆下溫度壓力信號線。
2、拆裝信號拾取連接器
（1）確保電源已關閉并處在安全的區域。
（2）拆卸時，若為普通型，則直接用扳手?jǐn)Q下信號拾取連接器，若為溫壓補償型，則用扳手或內六角扳手?jǐn)Q下連接器與傳感器表體的固定螺釘，取下信號拾取連接器的外殼，再小心取出需要拆卸的溫度、壓力、流量傳感器（若為密封件，則不能取下傳感器）。
（3）組裝時，注意豎直對準放置各傳感器。然后將傳感器信號線穿過信號拾取連接器的外殼，將信號拾取連接器固定在傳感器表體上。
三、氣體渦輪流量計電氣連接操作說明

四、氣體渦輪流量計典型安裝管路系統
