淺析蒸汽渦街流量計多多種安裝形式

來源:上海自動化儀表有限公司作者:上海自動化儀表股份有限公司自動化儀表廠網址:http://www.zghq5.com

一、蒸汽渦街流量計在水平管道的側裝
無論測量何種流體,傳感器可以在水平管道中側裝,特別是測量過熱蒸汽,飽和蒸汽和低溫流體。若條件允許最好采用側裝,這樣流體的溫度對放大器的影響較小。

二、蒸汽渦街流量計在水平管道中的倒裝
一般情況下不推薦此安裝方法。此安裝方法不適用于測量一般的氣體、過熱蒸汽,可用于測量飽和蒸汽。適用于測量高溫的液體或需經常清洗管道的情況。


三、蒸汽渦街流量計安裝步驟

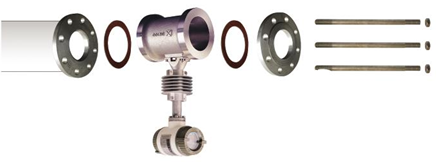

蒸汽渦街流量計采用法蘭夾裝式(又叫對夾式、夾持式) ,擰緊長螺栓用兩片法蘭夾住傳感器,法蘭
凹部套傳感器,法蘭凸部套用戶管,安裝步驟如下:
1、先計算好安裝尺寸;
2、將與要安裝的管道放在鋸床上鋸開,并修好鋸口
3、將法蘭套在官道上,固定好后先點焊,再整圈焊好,檢查是否完好。
4、重復上一步,將另一半的法蘭焊好
5、將焊好法蘭的管道移到安裝現場,把管道與傳感器安裝成一體,再安裝在管道上。
6、檢查各環節是否完好,慢慢打開閥門,觀察是否有泄漏現象。
