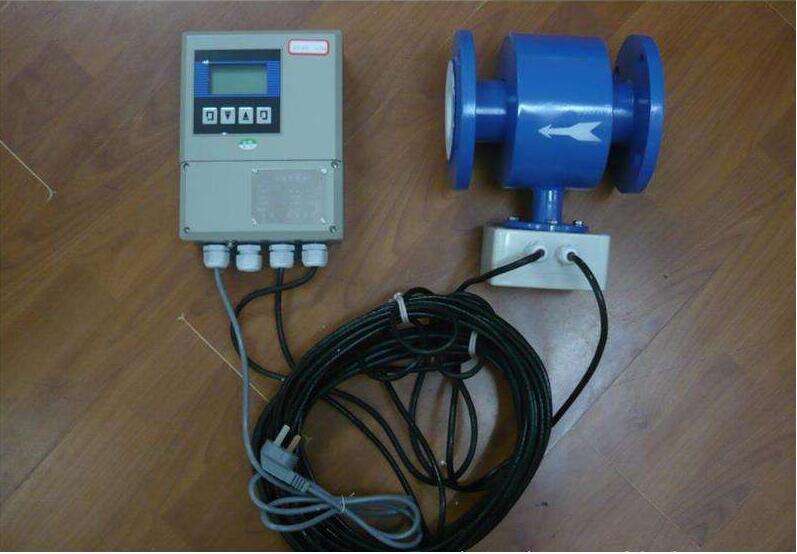

鹽酸智能一體化式電磁流量計圖片

鹽酸水流量計

4.故障檢查和分析二、輸出晃動檢査和采取措施輸出晃動大體上可歸納為5方面故障原因(1)流體本身是波動或脈動的,實質上不是電磁流量計的故障,僅如實反映流動狀況:上游泵和下游控制閥有否波動(2)管道末充滿液體或液體中含有氣泡:安裝方式和工藝條件等方面考慮(3)外界雜散電流等電、磁干擾:是否有變壓器等強磁場干擾?信號電纜屏蔽情況是否完好?(4)液體物性方面(如液體電導率不均勻或含有較多變顆粒/纖維的漿液等)的原因:流量管安裝位置應遠離注入藥液點或管道化學反應段下游,流量傳感器裝在這些場所的上游(5)電極材料與液體匹配不妥:電極材料與液體是否會發生化學反應(生成鈍化膜或氧化膜)或電化學和極化現象

工作原理基于法拉第( Faraday英1791-1867)電磁感應定律。即當導電液體流過電磁流量計時,導體中會產生感應電動勢,其感應電動勢與導電液體流速、磁感應強度、導體寬度(流量計內經)成正比。(根據弗菜明( Fleming英1849-1945)的右手法則,電動勢的方向與液體流動方向及磁場方向均成直角)

各種襯里的特點襯里材質測量流體實例特點備注PFA氫氟酸、鹽酸襯里的耐腐流體溫度為醋酸等強滲透|蝕性強,機|-10~160℃性流體,易械強度高,時,需注意流體,腐蝕性內部平滑,滲透流體(電解液耐附著性強體、苛性鈉硫酸),其他的一般液體

1.2主要用途電磁流量計用來測量封閉管道中導電流體的體積流量。*地適用于石油化工、例鐵治金、給水排水、水利灌溉、水處理、環保污水總量控制、造紙、醫藥、食品等農業部門的生產工藝過程流量測量和控制:適用于導電液體的總量計量1.3正常工作條件環境溫度:分體型-10~+60C相對濕度:5%6~9090供電電源:單相交流電85~265V,45~63Hz:功率:小于20W.
