新聞詳情

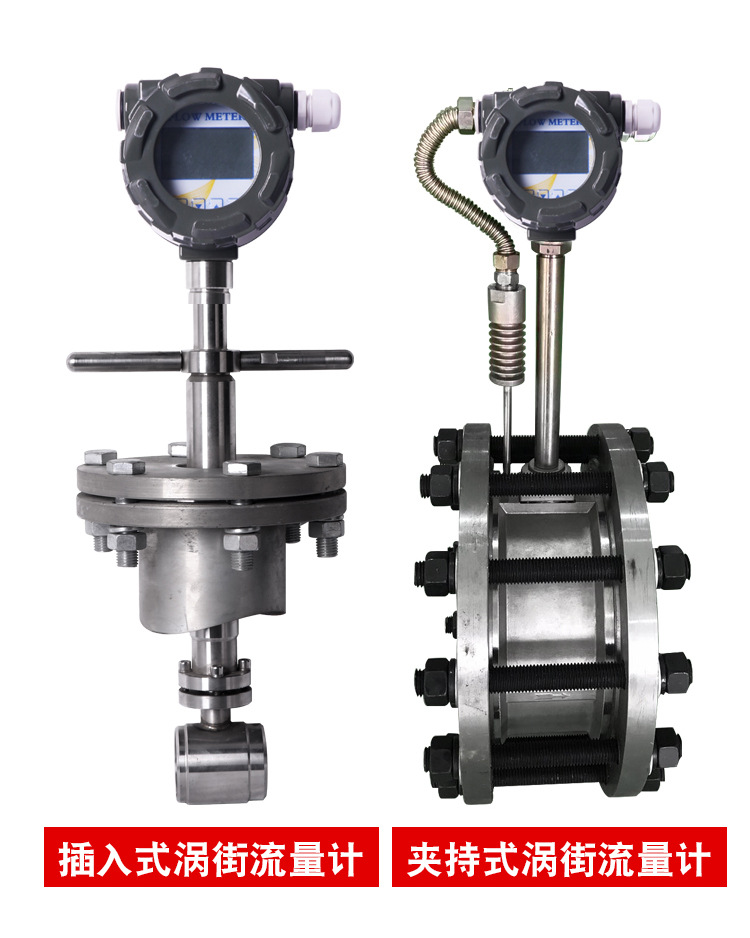

上自儀公司教你怎樣區分插入式渦街和夾持式渦街流量計安裝和選型結構上劃分 請廣大用戶一定要認真看完本文，本文內容對于現場安裝渦街流量計的幫助是至關重要的。 1. 安裝渦街流量計的管道內應充滿被測介質, 渦街流量計的流向標志要與管道內流體的流向一致。 2.應避免安裝在有強烈機械振動的管道上。 3. 被測介質含有較多雜質時，應在渦街流量計上游直管段要求的長度以外加裝過濾器。 4. 渦街流量計應避免安裝在有較強電磁場干擾、空間小和維修不方便的場合。 5. 渦街流量計直管段要求，渦街流量計安裝對直管段的要求是非常重要的。它的詳細要求如下： a、流量計應安裝在水平、垂直、傾斜(液體流向自下而上)的與其通徑相同的管道上。傳感器的上游 和下游應配置一定長度的直管段，其長度應符合前直管段15～20D，后直管段5～1OD的要求。 b、若流量計安裝點上的上游有漸縮管，流量計上游應有不小于15D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段。 c、若流量計安裝點上的上游有漸擴管，流量計上游應有不小于25D(D為管道直徑)的等徑直管段，下游應有不小于5D的等徑直管段 d、若流量計安裝點上游有90°彎頭或下行接頭，流量計上游應有不小于20D的等徑直管段，下游應有不小于5D的等徑直管段。 e、若流量計安裝點上游在同一平面上有二個90°彎頭，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段。 f、若流量計安裝點上游在不同平面上有二個90°彎頭，流量計上游應有不小于40D的等徑直管段，下游應有不小于5D的等徑直管段。 g、流量調節閥或壓力調節閥盡量安裝在流量計下游5D以遠處，若必須安裝在流量計的上游，當閥門能夠滿足全開要求時，流量計上游應有不小于25D的等徑直管段，下游應有不小于5D的等徑直管段，當閥門只能滿足半開要求時，流量計上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。 h、流量計上游若有活塞式或柱塞式泵，活塞式或羅茨式風機、壓縮機，流量計上游應有不小于50D的等徑直管段，下游應有不小于5D的等徑直管段。 特別注意：渦街流量計安裝點的上游較近處若裝有閥門，不斷地開關閥門，對流量計的 使用壽命影響極大，非常容易對流量計造成*性損壞。流量計盡量避免在架空的非常長的管道上安裝，這樣時間一長后，由于流量計的下垂非常容易造成流量計于法蘭的密封泄露，若不得已安裝時，必須在流量計的上下游2D處分別設置管道緊固裝置。 安裝管道條件、對直管段的要求： （1)節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。 （2)安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。 （3)為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以： 1） 直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法： （A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3% （B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其非常大偏差不得超過±2% 2） 節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。 （4）節流件上游側*阻力件和第二阻力件之間的直管段長度可按第二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2 （5）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的非常小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）
|
